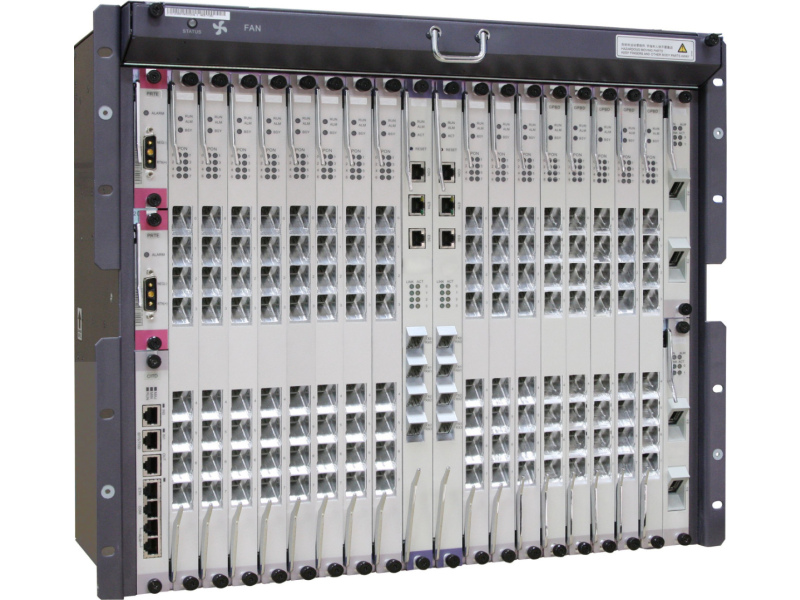

OLT Huawei MA5600T
OLT Huawei MA5600T

Снято с продажи

Есть новые модели в разделе "Похожие товары"
Описание Характеристики Дополнительные материалы

Многофункциональный OLT/MSAN для предоставления услуг xPON/xDSL/VoIP

Основные Все
Интерфейсы
1
MA5600T (ETSI):
  • 16 слотов для сервисных плат;
  • 2 слота для управляющих плат;
  • 2 слота для плат сетевых интерфейсов (англ.uplink);
  • 2 слота для плат электропитания DC
MA5600T (IEC):
  • 14 слотов для сервисных плат;
  • 2 слота для управляющих плат;
  • 2 слота для плат сетевых интерфейсов (англ.uplink);
  • 2 слота для плат электропитания DC



2
Производительность
3
Пропускная способность (англ. Switching Bandwidth) (Тбит/с)

3,2

4
Максимум PON портов
5
Максимум GPON портов
MA5600T (ETSI): 256
MA5600T (IEC): 224
6
Максимум XG-PON портов
MA5600T (ETSI): 128
MA5600T (EIC): 112
7
Функции 2 уровня
8
VLAN

IEEE 802.1Q: 4094.  GVRP; QinQ; VLAN Translation

9
Таблица MAC-адресов (записей)
SCUN/SCUF: 32 000
SCUH/SCUV: 131 072



10
ARP-таблица (записей)
SCUH/SCUV: 16384
SCUN: 8192



11
Протоколы коммутации

STP/RSTP/MSTP;  ERPS (G.8032)

12
Мультивещание
13
IGMP snooping: v2/v3
IGMP групп: 4096
Multicast VLAN (MVR): Поддерживается
Multicast Routing: PIM-SSM



14
Функции 3 уровня
15
Таблица маршрутизации (маршрутов)
IPv4:
SCUN: 5120
SCUH/SCUV: 12 288

IPv6:
SCUN: 5120
SCUH/SCUVL: 6144
16
Протоколы маршрутизации

Static Routing; RIPv1/2; OSPFv2; IS-IS; VRRP; BGP

17
MPLS / VPN
18



Подержка MPLS управляющими платами совместно с сервисной платой H801SPUB: SCUN; SCUH
Поддерживаемые возможности:
MPLS: MPLS-LDP; MPLS RSVP-TE; MPLS OAM; MPLS-TE
L3 VPN: VRF на основе L3 интерфейса
L2 VPN: VPLS; PWE3



19
Безопасность
20
Local AAA: Поддерживается

RADIUS, TACACS+:

 Поддерживается
DHCP Server Не поддерживается
DHCP Relay option82: Поддерживается
DHCP Snooping: Поддерживается
Loop detection: Поддерживается
IP Source Guard: Поддерживается
Bandwidth Limit: Поддерживается
Broadcast, multicast, unknown unicast suppression: Поддерживается
21
Управление
22

Telnet; SSH; LLDP; SNMP v1/v2/v3; Syslog; NTP

23
Рабочие условия
24
Влажность (%)

от 5 до 85 (без конденсата)

25
Температура (°C)

от -5 до +45

26
Максимальная потребляемая мощность (Вт)
27

1180

28
Размеры (ВхШхГ) (мм)
29
MA5600T (ETSI):

447,20 (10U) x 530 x 275,80
MA5600T (IEC):

441,70 (10U) x 482,60 x 275,80

30
Максимальный вес (кг)
31
MA5600T (ETSI): 33,0
MA5600T (IEC): 30,53



32
Совместимые платы управления
33
Наименование Описание
SCUN: Управляющая плата для MA5600T/MA5603T (4 порта 1GbE (SFP))
SCUH: Управляющая плата для MA5600T/MA5603T (4 порта 1G/10GbE (SFP+))
SCUV: Управляющая плата для MA5600T/MA5603T (4 порта 1G/10GbE (SFP+))



34
Совместимые платы электропитания
35
Наименование Описание
PRTE: Плата электропитания для МА5600Т/МА5603Т (1 ввод -48 В DC)



36
Совместимые сервисные платы
37
Наименование Описание

Сетевые платы (англ. Uplink)
GICD Сетевая плата для МА5600Т/МА5603Т (4 порта 1GbE (SFP))
GICE Сетевая плата для МА5600Т/МА5603Т (4 порта 1GbE (RJ45))
GICF Сетевая плата для МА5600Т/МА5603Т (2 порта 1GbE (SFP))
GICG Сетевая плата для МА5600Т/МА5603Т (2 порта 1GbE (RJ45))
GICK Сетевая плата для МА5600Т/МА5603Т (2 порта 1GbE (SFP) с поддержкой 1588v2)
GSCA Сетевая плата для МА5600Т/МА5603Т (4 порта 1GbE (SFP) с поддержкой SyncE)
X2CS Сетевая плата для МА5600Т/МА5603Т (2 порта 10GbE (SFP+))

Платы общего назначения
BIUA Плата синхронизации для MA5600T/MA5603T (2 порта BITS с поддержкой 2 Мбит/с / 2 МГц)
CITD Плата синхронизации для MA5600T/MA5603T (2 порта BITS с поддержкой 2 Мбит/с / 2 МГц)

Платы GPON
GPBD Плата GPON (8 портов GPON. Поддержка деления: 1:64 (модули B+) или 1:128 (модули C+/C++))
GPFD Плата GPON (16 портов GPON. Поддержка деления: 1:64 (модули B+) или 1:128 (модули C+/C++))
GPBH Плата GPON (8 портов GPON. Поддержка деления: 1:64 (модули B+) или 1:128 (модули C+/C++))
GPMD Плата GPON (8 портов GPON. Поддержка деления: 1:64 (модули B+) или 1:128 (модули C+/C++))
Платы XG-PON
XGBC Плата XG-PON (4 порта XG-PON)
XGBD Плата XG-PON (8 портов XG-PON)

Платы SPU
SPUA Плата сетевых интерфейсов для сценария Open Access (8 портов 1GbE (SFP), 2 порта 10GbE (SFP+))
SPUB MPLS-плата
SPUC Плата сетевых интерфейсов для сценария Open Access (20 портов 1GbE (SFP/CFSP), 4 порта 10GbE (SFP+))
SPUF Плата сетевых интерфейсов для сценария Open Access. Поддерживает режимы передачи как L2 так и L3. (8 портов 1/10GbE (SFP/SFP+)).

Платы Ethernet-сервиса
ETHB Плата для предоставления услуг Ethernet (8 портов 1GbE (SFP))

Платы TDM-сервиса
CSPA Плата с поддержкой CESoP-сервиса. (Structure-agnostic TDM over packet (SAToP)). (64 канала E1)
TOPB Плата с поддержкой сервиса TDM Traffic over PSN. Поддержка функций: Native TDM, CESoP, STM-1 (2 порта STM-1)
TOPA

Плата с поддержкой сервиса TDM Traffic over PSN.

Поддержка функций:

  • Native TDM (с дочерними картами NH1A/O2CE);
  • CESoP (с дочерними картами EH1A/CSSA);
  • TDM (используя 16 каналов E1 (с дочерними картами NH1A/EH1A);
  • TDM (используя 2 канала STM-1 (с дочерними картами O2CE/CSSA);

Платы P2P-сервиса
OPFA Плата P2P-сервиса. (16 портов 100MbE (SFP))
OPGD Плата P2P-сервиса. (24 порта 100/1000MbE (SFP) или 48 портов 100/1000MbE (CFSP))
OPGE Плата P2P-сервиса. (24 порта 100/1000MbE (SFP) или 48 портов 100/1000MbE (CFSP). Поддержка 1588v2)

Платы ATM-сервиса
AIUG Плата ATM-сервиса. (4 порта STM-1)

Платы ADSL2+ сервиса
ADPD Плата сервиса ADSL over POTS (64 порта ADSL2+)
ADPM Плата сервиса ADSL over POTS (64 порта  ADSL2+. Поддержка функции MELT)
ADQD Плата сервиса ADSL over ISDN (64 порта ADSL2+)
ADKM Плата сервиса ADSL over ISDN (64 порта ADSL2+. Поддержка функции ADSL Bonding)
ADPE Плата сервиса ADSL over POTS (64 порта ADSL2+. Встроенный сплиттер 600 Ом)

Плата сервиса VDSL2
VDRD Плата сервиса VDSL2 over POTS (24 порта VDSL2)
VDMF Плата сервиса VDSL2 over POTS (48 портов VDSL2. Поддержка функции VDSL2 PTM Bonding)
VDNF Плата сервиса VDSL2 over ISDN (48 портов VDSL2)
VDJM Плата сервиса VDSL2 over ISDN (48 портов VDSL2. Поддержка функции G.INP)
VDPD Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции VDSL2 PTM Bonding)
VDPE Плата сервиса VDSL2 over POTS (64 порта VDSL2)
VDPM Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции MELT)
VDQM Плата сервиса VDSL2 over ISDN (64 порта VDSL2)
VCMM Плата сервиса VDSL2 over POTS (48 портов VDSL2. Поддержка функции MELT. Поддержка функции VDSL2 PTM Bonding)
VCPE Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции VDSL2 PTM Bonding. Встроенный сплиттер)
VCPD Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции VDSL2 PTM Bonding)
VCPM Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции MELT. Поддержка функции VDSL2 PTM Bonding)

Плата сервиса VDSL Vectoring
VPEA Плата c поддержкой функции VDSL Vectoring. Совместимость со следующими платами VDSL2: VCMM, CCPE, VCPD, VCPE, VCPM
VPGA

Плата c поддержкой функции VDSL Vectoring. Совместимость со следующими платами VDSL2: VCMM, CCPE. VCPD, VCPE, VCPM

Платы SHDSL-сервиса
SHLM Плата SHDSL-сервиса с поддержкой функции SHDSL.bis. (16 портов SHDSL)
SHGM Плата SHDSL-сервиса с поддержкой функции SHDSL.bis. (32 порта SHDSL)

Комбо-платы
CAME Плата сервиса ADSL over POTS (48 портов ADSL2+ и POTS со встроенным сплиттером)
CVME Плата сервиса VDSL over POTS (48 портов VDSL2 и POTS со встроенным сплиттером)
CCPE Плата сервиса VDSL over POTS (64 порта VDSL2 и POTS со встроенным сплиттером)

Платы голосовых сервисов
ASPB Плата голосовых сервисов (64 порта VoIP POTS)
DSRE Плата голосовых сервисов (32 канала ISDN)
EDTB Плата голосовых сервисов (16 портов SHDSL и 16 портов E1)

Платы ADSL-сплиттеров
SPPLA Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option A). Совместимость со следующими сервисными платами: ADPD
SPPLB Сплиттерная плата. Полное сопротивление порта (BT complex impedance). Совместимость со следующими сервисными платами: ADPD
SPPLC Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option B). Совместимость со следующими сервисными платами: ADPD
SPPH Сплиттерная плата. 2B1Q или 4B3T. Совместимость со следующими сервисными платами: ADQD
SPPF1 Сплиттерная плата. 600 Ом. Совместимость со следующими сервисными платами: ADPD

Сплиттерные платы VDSL
VSNF Сплиттерная плата. 600 Ом. Совместимость со следующими сервисными платами: VDMF, VDRD
VSNLA Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option A). Совместимость со следующими сервисными платами: VDMF, VDRD
VSPHA Сплиттерная плата. 2B1Q или 4B3T. Совместимость со следующими сервисными платами: VDNF, VDJM
VSPLA Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option A). Совместимость со следующими сервисными платами: VDPM, VDQM, VDPD
VSPLC Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option B). Совместимость со следующими сервисными платами: VDPM, VDQM, VDPD

Плата расширения SHDSL
SHET Плата для расширения портов SHDSL. (64 канала). Совместимость со следующими сервисными платами: SHLM, SHGM



38

Техническое описание МА5600Т (en)
