Коммутаторы Huawei серии S12700
Коммутаторы Huawei серии S12700
Снято с продажи

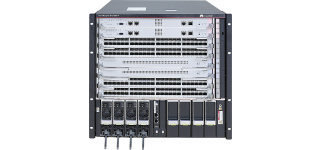

Есть новые модели в разделе "Похожие товары".


Описание Характеристики Дополнительные материалы

Гибкие управляемые коммутаторы Huawei серии S12700 для центров обработки данных и крупных кампусных сетей.

Коммутаторы S12700 поддерживают сервисные карты: 48 х 10GbE, 8 х 40GbE и 4 х 100GbE портов.

Шасси можно расширить до 576 х 10GbE, 96 х 40GbE, 48 х 100GbE портов.

Основные Все
Интерфейсы
1

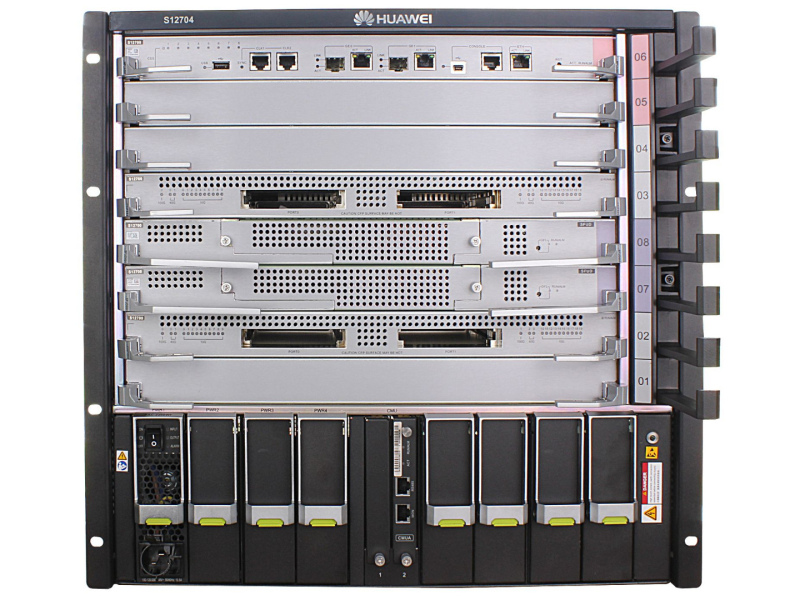

S12704:
  • 2 слота для карт управления (MPU);
  • 2 слота для карт фабрики коммутации (SFU);
  • 2 слота для сервисных карт
S12708:
  • 2 слота для карт управления (MPU);
  • 4 слота для карт фабрики коммутации (SFU);
  • 8 слотов для сервисных карт
S12710:
  • 2 слота для карт управления (MPU);
  • 4 слота для карт фабрики коммутации (SFU);
  • 10 слотов для сервисных карт
S12712:
  • 2 слота для карт управления (MPU);
  • 4 слота для карт фабрики коммутации (SFU);
  • 12 слотов для сервисных карт
2
Физические параметры
3
Размеры (ВхШхГ) (мм)
S12704:

441,7 (10U) x 442 x 489
S12708:

663,95 (15U) x 442 x 489
S12710:

663,95 (15U) x 442 x 489
S12712:

841,75 (19U) x 442 x 489
4
Максимальный вес (кг)
S12704: 29
S12708: 42
S12710: 37
S12712: 63
5
Рабочие условия
6
Влажность (%)

от 5 до 95

7
Температура (°C)

от 0 до 45

8
Максимальная потребляемая мощность (Вт)
S12704: 2200
S12708: 4400
S12710: 4400
S12712: 6600
9
Уровень шума (дБ)
S12704: 77,8
S12708: 72,0
S12710: 75,7
S12712: 77,9
10
Производительность
11
Пропускная способность (англ. Switching Bandwidth) (Тбит/с)
S12704:
 16,08
S12708:
32,16
S12710:
38,56
S12712:
44,96
12
Скорость коммутации (англ. Forwarding rate) (Мп/с)
S12704: 4560
S12708: 9120
S12710: 11040
S12712:
12960
13
Таблица MAC-адресов (записей)
Серия карт Спецификация
EA, SA: 32 000
EC, SC, X2S: 128 000 (в режиме enhanced-mac)
EE: 688 000 (в режиме enhanced-mac)
X1E, X2H: 1M (в режиме enhanced-mac)
X2E: 384 000 (в режиме enhanced-mac)
ET1D2X48SEC0: 288 000 (в режиме enhanced-mac)



14
ARP-таблица (записей)
Серия карт Спецификация
EE: 128 000 (в режиме 128k-arp)
EA, SA: 32 000
EC, SC: 16 376
X2S: 64 000 (в режиме enhanced-arp)
X1E: 256 000
X2S, X2H: 256 000 (в режиме enhanced-arp)
ET1D2X48SEC0: 128 000 (в режиме enhanced-arp)
15
Функции 2 уровня
16
VLAN

IEEE 802.1Q: 4094; GVRP; QinQ; VLAN Translation

17
Протоколы коммутации

STP/RSTP/MSTP; VBST; RRPP; ERPS (G.8032); Switch Cluster System (CSS)

18
Мультивещание
19
IGMP snooping: v1/v2/v3
IGMP groups: 4096
Multicast VLAN (MVR): Поддерживается
Multicast Routing: PIM-DM; PIM-SM; PIM-SSM; MSDP
20
Функции 3 уровня
21
Таблица маршрутизации (маршрутов)
Серия карт Спецификация
FIB IPv4:
EA, SA: 16 000
EC, SC: 128 000 (в режиме enhanced-ipv4)
EE: 512 000 (в режиме enhanced-ipv4)
X2S: 128 000 (в режиме enhanced-ipv4) (с лицензией FIB)
X1E, X2H: 1M (в режиме enhanced-ipv4) (с лицензией FIB)
X2E: 256 000 (в режиме enhanced-ipv4) (с лицензией FIB)
ET1D2X48SEC0: 128 000 (в режиме enhanced-ipv4)

FIB IPv6:
EA, SA: 8000
EC, SC: 64 000 (в режиме enhanced-ipv6)
EE: 256 000 (в режиме enhanced-ipv6)
X2S: 32 000 (в режиме enhanced-ipv6)
X1E: 464 000 (в режиме enhanced-ipv6) (с лицензией FIB)
X2H: 512 000 (в режиме enhanced-ipv6) (с лицензией FIB)
X2E: 128 000 (в режиме enhanced-ipv6) (с лицензией FIB)
ET1D2X48SEC0: 80 000 (в режиме enhanced-ipv4)
22
Протоколы маршрутизации

Static Routing, RIPv1/2, OSPFv2, IS-IS, BGP, MBGP; VRRP

23
MPLS / VPN
24

Поддерживается (с лицензией MPLS). MPLS LDP; L2VPN; MPLS-TE; L3VPN; VPLS; GRE

25
Безопасность
26
Local AAA: Поддерживается
RADIUS, TACACS+: Поддерживается
PPPoE Server: Поддерживается (с картами X1E)
DHCP Server: Поддерживается
DHCP Relay option82: Поддерживается
DHCP Snooping: Поддерживается
Loop detection: Поддерживается
IP Source Guard: Поддерживается
Bandwidth Limit: Поддерживается
Broadcast, multicast, unknown unicast suppression: Поддерживается
27
Управление
28

Telnet; SSH; Web; LLDP; sFlow; SNMP v1/v2/v3; RMON; Syslog; NTP

29
Блок питания
30
Переменого тока (англ. AC)
Тип: Съемный
Количество:

S12704:

S12710:

 4

S12708:

S12712:

 6
Номинальные параметры: от 100 до 240 В; 47-63 Гц
31
Постоянного тока (англ. DC)
Тип: Съемный
Количество:

S12704:

S12710:

 4

S12708:

S12712:

 6
Номинальные параметры: от -48 до -60 В
32
PoE (Power over Ethernet)
33

Не поддерживается

34
Совместимые карты управления
35
Наименование
Описание
ET1D2MPUA000:
Карта управления для S12704, S12708, S12712
  • 2 порта BITS;
  • 1 порт USB;
  • 1 консольный порт (RJ45/miniUSB);
  • 1 порт out-of-band management 10/100MbE (RJ45)
ET1D2MPUBC00:
Карта управления для S12710
  • 2 порта BITS;
  • 1 порт USB;
  • 1 консольный порт (RJ45);
  • 4 порта 10GbE (SFP+) или 1 порт 40GbE (QSFP+);
  • 1 порт out-of-band management 10/100MbE (RJ45)
36
Совместимые карты фабрики коммутации
37
Наименование Описание
ET1D2SFUA000:

Карта фабрики коммутации для S12704, S12708, S12712

  • 1 слот для карты расширения EH1D2VS08000
ET1D2SFUC000:

Карта фабрики коммутации для S12704, S12708, S12712

  • 1 слот для карты расширения EH1D2VS08000
ET1D2SFUD000:

Карта фабрики коммутации для S12708, S12712

  • 1 слот для карты расширения EH1D2VS08000
ET1D2SFUB000:

Карта фабрики коммутации для S12704, S12708, S12710, S12712

  • 4 порта 10GbE (SFP+) или 1 порт 40GbE (QSFP+) для CSS;
Модули расширения для карт фабрики коммутации
EH1D2VS08000:
  • 8 портов 10GbE (SFP+). Модуль стекирования (CSS)
38
Совместимые карты мониторинга (CMU)
39
Наименование Описание
EH1D200CMU00:

Карта централизованного мониторинга для S12704, S12708, S12710, S12712.

  • Управляет БП и вентиляторами системы.
40
Совместимые карты Value Added Services
41
Наименование Описание
LE0D0VAMPA00:
Карта Value Added Services для S12704, S12708, S12710, S12712.
  • Предоставляет функции VAS: load balancing, NAT, IPSec, NetStream
42
Совместимые карты Open Service Platform Unit
43
Наименование Описание
EH1D2PS00P00:
Карта Open Service Platform Unit для S12704, S12708, S12710, S12712.
  • ОS: VMware. Поддерживает ПО: Intrusion Prevention System (IPS)
44
Совместимые карты Next-Generation Firewall (NGFW)
45
Наименование Описание
ET1D2FW00S00: Firewall, NAT, VPN. Производительность карты: 10G
ET1D2FW00S01: Firewall, NAT, VPN. Производительность карты: 20G
ET1D2FW00S02: Firewall, NAT, VPN. Производительность карты: 40G
46
Совместимые карты IPS (Intrusion Prevention System)
47
Наименование Описание
ET1D2IPS0S00: Поддержка IPS
48
Совместимые карты управления точками доступа (англ. Access Points)
49
Наименование Описание
ACU2:
Карта управления точками доступа для S12704, S12708, S12710, S12712.
По умолчанию поддерживается 128 точек доступа
50
Совместимые сервисные карты
51
Карты 1GbE
Наименование Описание
ET1D2G24SEC0:
Карта 1GMbE для S12704, S12708, S12710, S12712
  • 24 порта 100/1000MbE (SFP)
ET1D2T36SEA0:
Карта 1GbE для  S12704, S12708, S12710, S12712
  • 36 портов 1GbE (RJ45);
  • 12 портов 100/1000MbE (SFP)
ET1D2G48TEA0:
Карта 1GbE для S12704, S12708, S12710, S12712
  • 48 портов 1GbE (RJ45)
ET1D2G48TEC0:
Карта 1GbE для S12704, S12708, S12710, S12712
  • 48 портов 100/1000MbE (RJ45)
ET1D2G48TX1E:
Карта 1GE для S12704, S12708, S12710, S12712
  • 48 портов 1GbE (RJ45);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2G48SEA0:
Карта 1GbE для S12704, S12708, S12710, S12712
  • 48 портов 1GbE (SFP)
ET1D2G48SEC0:
Карта 1GbE для S12704, S12708, S12710, S12712
  • 48 портов 1GbE (SFP)
ET1D2G48SX1E:
Карта 1GbE для S12704, S12708, S12710, S12712
  • 48 портов 100/1000MbE (SFP);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
52
Карты 10GbE
Наименование Описание
ET1D2X04XEA0:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 4 порта 10GbE (XFP)
ET1D2X04XEC1:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 4 порта 10GbE (XFP)
ET1D2X12SSA0:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 12 портов 10GbE (SFP+)
ET1D2X16SSC0:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 16 портов 1/10GbE (SFP/SFP+)
ET1D2X16SSC2:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 16 портов 1/10GbE (SFP/SFP+)
ET1D2X32SSC0:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 32 порта 1/10GbE (SFP/SFP+)
ET1D2X32SX2E:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 32 порта 1/10GbE (SFP/SFP+);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2X32SX2S:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 32 порта 1/10GbE (SFP/SFP+);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2X32SX2H:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 32 порта 1/10GbE (SFP/SFP+);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2X48SEC0:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 48 портов 1/10GbE (SFP/SFP+)
ET1D2X48SX2S:
Карта 10GbE для S12704, S12708, S12710, S12712
  • 48 портов 1/10GbE (SFP/SFP+);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
53
Карты 10GbE комбо
Наименование Описание
EH1D2S04SX1E:
Карта 10GbE комбо для S12704, S12708, S12710, S12712
  • 4 порта 10GbE (SFP+);
  • 16 портов 100/1000MbE (SFP);
  • 8 комбо-портов 1GbE (RJ45/SFP);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
EH1D2S08SX1E:
Карта 10GbE комбо для S12704, S12708, S12710, S12712
  • 8 портов 10GbE (SFP+);
  • 8 комбо-портов 1GbE (RJ45/SFP);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2S24SX2E:
Карта 10GbE комбо для S12704, S12708, S12710, S12712
  • 24 порта 10GbE (SFP+);
  • 8 портов 1GbE (SFP);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2S24SX2S:
Карта 10GbE комбо для S12704, S12708, S12710, S12712
  • 24 порта 10GbE (SFP+);
  • 8 портов 1GbE (SFP);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2S16SX2E:
Карта 10GbE комбо для S12704, S12708, S12710, S12712
  • 16 портов 10GbE (SFP+);
  • 16 портов 1GbE (SFP);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2S16SX2S:
Карта 10GbE комбо для S12704, S12708, S12710, S12712
  • 16 портов 10GbE (SFP+);
  • 16 портов 1GbE (SFP);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
54
Карты 40GbE
Наименование Описание
ET1D2L02QSC0:
Карта 40GbE для S12704, S12708, S12710, S12712
  • 2 портов 40GbE (QSFP+)
ET1D2L08QSC0:
Карта 40GbE для S12704, S12708, S12710, S12712
  • 8 портов 40GbE (QSFP+)
EH1D2L08QX2E:
Карта 40GbE для S12704, S12708, S12710, S12712
  • 8 портов 40GbE (QSFP+);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
55
Карты 40/100GbE
Наименование Описание
ET1D2H02QX2S:
Карта 40/100GbE для S12704, S12708, S12710, S12712
  • 2 порта 40GbE (QSFP+);
  • 2 порта 100GbE (QSFP+);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2H02QX2E:
Карта 40/100GbE для S12704, S12708, S12710, S12712
  • 2 порта 40GbE (QSFP+);
  • 2 порта 100GbE (QSFP+);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
56
Карты 100GbE
Наименование Описание
ET1D2C02FEE0:
Карта 100GbE для S12704, S12708, S12710, S12712
  • 4 порта 100GbE (CFP)
ET1D2C04HX2E:
Карта 100GbE для S12704, S12708, S12710, S12712
  • 2 порта 100GbE (QSFP28);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2C04HX2S: Карта 100GbE для S12704, S12708, S12710, S12712
  • 2 порта 100GbE (QSFP28);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
ET1D2C04HX2H:
Карта 100GbE для S12704, S12708, S12710, S12712
  • 2 порта 100GbE (QSFP28);
  • PPPoE клиентов: 256 (без лицензии) или 64 000 (с лицензией);
  • AP: 16 (без лицензии) или 2048 (с лицензией)
57

Техническое описание S12700 (en)

Техническое описание платы NGFW (en)

Техническое описание платы IPS (en)

Похожие товары
Коммутаторы Huawei серии CloudEngine S12700E Коммутаторы Huawei серии CloudEngine S12700E
Просмотренные товары
Коммутатори Huawei серии S5735-S Коммутатори Huawei серии S5735-S Коммутаторы Huawei серии S7700 Коммутаторы Huawei серии S7700 Коммутатор Huawei серии CE8860 Коммутатор Huawei серии CE8860
Соглашаюсь
Сайт использует cookies. Политика конфиденциальности
