Радиорелейная система Huawei серии RTN 900

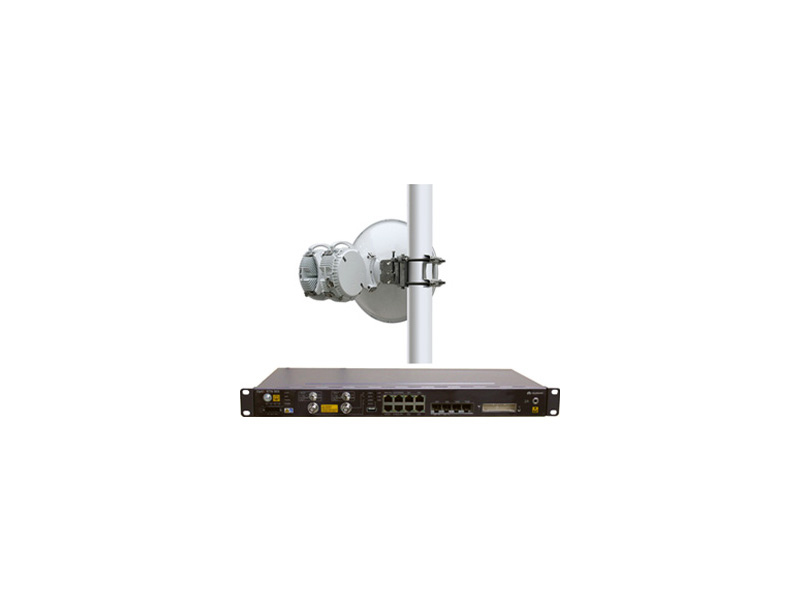

RTN905. Вид спереди-сверху IDU910. Вид спереди-сверху
Радиорелейная система Huawei серии RTN 900 Доступно на заказ:

RTN905 1E

RTN950 2E

RTN910A

RTN950

RTN950A

 Запросить цену
Описание Характеристики Дополнительные материалы

Радиорелейная система передачи данных Huawei серии RTN900 обеспечивает высокую пропускную способность от 2 Гбит/с до 16 Гбит/с.

Платформа предоставляет гибкую архитектуру, комплексные сервисные интерфейсы и простую масштабируемость, а также поддерживает услуги TDM/Hybrid/Packet/Routing на единой надежной платформе.

Основные Все
Интерфейсы
1
RTN 905 1E:
  • 1 порт ODU (IF);
  • 2 порта устранения кросс-поляризации (XPIC);
  • 1 порт USB;
  • 4 порта 1GbE (RJ45);
  • 2 порта 1GbE (SFP);
  • 2 комбо-порта (SFP или SFP-T);
  • 2 порта STM-1;
  • 1 порт E1 (16 каналов);
  • 1 слот для платы MN
RTN 905 2E:
  • 2 порта ODU (IF);
  • 2 тумблера включения-выключения ODU;
  • 1 порт USB;
  • 4 порта 1GbE (RJ45);
  • 2 порта 1GbE (SFP);
  • 2 комбо-порта (SFP или SFP-T);
  • 2 порта STM-1;
  • 1 порт E1 (16 каналов);
  • 1 слот для платы MN
RTN 910A:
  • 2 слота для сервисных плат;
  • 1 слот для управляющих плат.
RTN 950:
  • 6 слотов для сервисных плат;
  • 2 слота для управляющих плат;
  • 2 слота для плат электропитания
RTN 950A:
  • 6 слотов для сервисных плат;
  • 1 слот для управляющих плат;
2
Физические параметры
3
Максимальный вес (кг)
RTN905 1E IDU: 2,8
RTN905 2E IDU: 3,0
RTN910A IDU: 3,55
RTN950 IDU:
RTN950A IDU:
 6,2
ODU: 4,6
4
Размеры (ВхШхГ) (мм)
RTN905 1E:
RTN905 2E:
RTN910A:

44 x 442 х 220
RTN950:
RTN950A:

88 x 442 х 220
ODU:

280 x 280 х 92
5
Производительность
6
Пропускная способность (англ. Switching Bandwidth) (Гбит/с)
RTN905 1E:
RTN905 2E:
 8
RTN910A:
RTN950:
RTN950A:
 10
7
Условия эксплуатации
8
Влажность (%)
RTN905 1E:
RTN905 2E:
RTN910A:
RTN950:
RTN950A:
 от 5 до 95

ODU:

 от 5 до 95
9
Температура (°C)
RTN905 1E:
RTN905 2E:
RTN910A:
RTN950:
RTN950A:
от -5 до +60
ODU:
от -35 до +55
10
Максимальная потребляемая мощность (Вт)
RTN905 1E:
55
RTN905 2E:
92
RTN910A:
89
RTN950:
125
RTN950A:
129
11
Блок питания
12
Переменного тока (англ. AC)

Не поддерживается

13
Постоянного тока (англ. DC)
Тип:
RTN905 1E:
RTN905 2E:
RTN910A:
RTN950A:
 Внутренний
RTN950: Съемный
Количество:
RTN905 1E:
RTN905 2E:
RTN910A:
RTN950:
RTN950A:
 2
Номинальные параметры: от -38,4 до -57,6 В
14
Совместимые карты расширения
15
RTN905 1E/2E
Наименование
Описание
MN1:
Поддерживаемый функционал: CES, ML-PPP
16
RTN910A
Наименование
Описание
CSHR:
Управляющая плата. Пакетная обработка. Коммутация для VC-12 / VC-3 / VC-4
ISV3:
Универсальная IF-плата. 1 интерфейс IF. Модуляция QPSK-2048QAM.
ISM6:
Универсальная 2-х канальная IF-плата. 2 интерфейса IF. Модуляция QPSK-4096QAM
CQ1:
Интерфейсная плата. 4 порта Channelized STM-1
ML1:
Трибная плата. 16 интерфейсов Е1. Поддержка: CES E1, ATM/IMA E1, ML-PPP E1, Fractional E1
MD1:
Трибная плата. 32 интерфейса Е1. Поддержка: CES E1, ATM/IMA E1, ML-PPP E1, Fractional E1
AUX:
Плата интерфейсов общего назначения. Предоставляет 1 служебный цифровой интерфейс (англ. orderwire interface); 1 интерфейс асинхронной передачи данных; 1 интерфейс синхронной передачи данных и alarm-интерфейс (4 входа, 2 выхода).
17
RTN950A
Наименование
Описание
CSHO:
Управляющая плата. Пакетная обработка. Коммутация для VC-12 / VC-3 / VC-4
MN1:
 Поддерживаемый функционал: CES, ML-PPP
ISV3:
Универсальная IF-плата. 1 интерфейс IF. Модуляция QPSK-2048QAM.
ISM6:
Универсальная 2-х канальная IF-плата. 2 интерфейса IF. Модуляция QPSK-4096QAM
CQ1:
Интерфейсная плата. 4 порта Channelized STM-1
ML1:
Трибная плата. 16 интерфейсов Е1. Поддержка: CES E1, ATM/IMA E1, ML-PPP E1, Fractional E1
MD1:
Трибная плата. 32 интерфейса Е1. Поддержка: CES E1, ATM/IMA E1, ML-PPP E1, Fractional E1
AUX:
Плата интерфейсов общего назначения. Предоставляет 1 служебный цифровой интерфейс (англ. orderwire interface); 1 интерфейс асинхронной передачи данных; 1 интерфейс синхронной передачи данных и alarm-интерфейс (4 входа, 2 выхода).
ISU2:
Универсальная IF-плата. 1 интерфейс IF. Модуляция QPSK-256QAM.
IFU2:
Универсальная IF-плата. 1 интерфейс IF. Модуляция QPSK-256QAM
SL1DA:
Интерфейсная плата. 2 порта STM-1
EG4:
Интерфейсная плата. 2 комбо-порта 1GbE (RJ45/SFP); 2 порта 1GbE (RJ45)
EG4P:
Интерфейсная плата. 2 комбо-порта 1GbE (RJ45/SFP); 2 порта 1GbE (RJ45)  с поддержкой PoE до 55 Вт
EFP8:
Интерфейсная плата. 8 портов 100MbE (RJ45). Поддержка EoPDH-сервисов
EMS6:
Интерфейсная плата. 4 порта 100MbE (RJ45) и 2 порта 1GbE (SFP). Поддержка EoPDH-сервисов
SP3S:
Трибная плата. 16 интерфейсов TDM Е1
SP3D:
Трибная плата. 32 интерфейса TDM Е1
TCU6:
Плата преобразования. 1 разъем DB44 и 6 портов RJ45 для преобразования 6 потоков E1
18
RTN950
Наименование
Описание
CST:
Управляющая плата. Обработка TDM. Коммутация для VC-12 / VC-3 / VC-4
CSH:
Управляющая плата. Пакетная обработка. Коммутация для VC-12 / VC-3 / VC-4
CSHU:
Управляющая плата. Пакетная обработка. Коммутация для VC-12 / VC-3 / VC-4
CSHUA:
Управляющая плата. Пакетная обработка. Подерживается функционал L3VPN. Коммутация для VC-12 / VC-3 / VC-4
ISV3:
Универсальная IF-плата. 1 интерфейс IF. Модуляция QPSK-2048QAM.
ISM6:
Универсальная 2-х канальная IF-плата. 2 интерфейса IF. Модуляция QPSK-4096QAM
CQ1:
Интерфейсная плата. 4 порта Channelized STM-1
ML1:
Трибная плата. 16 интерфейсов Е1. Поддержка: CES E1, ATM/IMA E1, ML-PPP E1, Fractional E1
MD1:
Трибная плата. 32 интерфейса Е1. Поддержка: CES E1, ATM/IMA E1, ML-PPP E1, Fractional E1
AUX:
Плата интерфейсов общего назначения. Предоставляет 1 служебный цифровой интерфейс (англ. orderwire interface); 1 интерфейс асинхронной передачи данных; 1 интерфейс синхронной передачи данных и alarm-интерфейс (4 входа, 2 выхода).
ISU2:
Универсальная IF-плата. 1 интерфейс IF. Модуляция QPSK-256QAM.
ISX2:
Универсальная XPIC IF-плата. 1 интерфейс IF. Модуляция QPSK-256QAM.
IFU2:
Универсальная IF-плата. 1 интерфейс IF. Модуляция QPSK-256QAM
SL1DA:
Интерфейсная плата. 2 порта STM-1
EG4:
Интерфейсная плата. 2 комбо-порта 1GbE (RJ45/SFP); 2 порта 1GbE (RJ45)
EG4P:
Интерфейсная плата. 2 комбо-порта 1GbE (RJ45/SFP); 2 порта 1GbE (RJ45)  с поддержкой PoE до 55 Вт
EFP8:
Интерфейсная плата. 8 портов 100MbE (RJ45). Поддержка EoPDH-сервисов
EMS6:
Интерфейсная плата. 4 порта 100MbE (RJ45) и 2 порта 1GbE (SFP). Поддержка EoPDH-сервисов
SP3S:
Трибная плата. 16 интерфейсов TDM Е1
SP3D:
Трибная плата. 32 интерфейса TDM Е1
TCU6:
Плата преобразования. 1 разъем DB44 и 6 портов RJ45 для преобразования 6 потоков E1
IF1:
Универсальная SDH IF-плата. 1 интерфейс IF. Модуляция QPSK-128QAM
IFX2:
Универсальная XPIC IF-плата. 1 интерфейс IF
SL1D:
Интерфейсная плата. 2 порта STM-1
SL1DA:
Интерфейсная плата. 2 порта STM-1. Поддерживается прозрачная передача K-байта
EM6T:
Интерфейсная плата. 4 порта 100MbE (RJ45), 2 порта 1GbE (RJ45)
EM6TA:
Интерфейсная плата. 4 порта 100MbE (RJ45), 2 порта 1GbE (RJ45). Поддержка 1588v2
EM6F:
Интерфейсная плата. 4 порта 100MbE (RJ45), 2 порта 100/1000MbE (SFP)
EM6FA:
Интерфейсная плата. 4 порта 100MbE (RJ45), 2 порта 100/1000MbE (SFP). Поддержка 1588v2
19

Техническое описание RTN900 (en)

Техническое описание RTN910 (en)

Техническое описание RTN950 (en)
