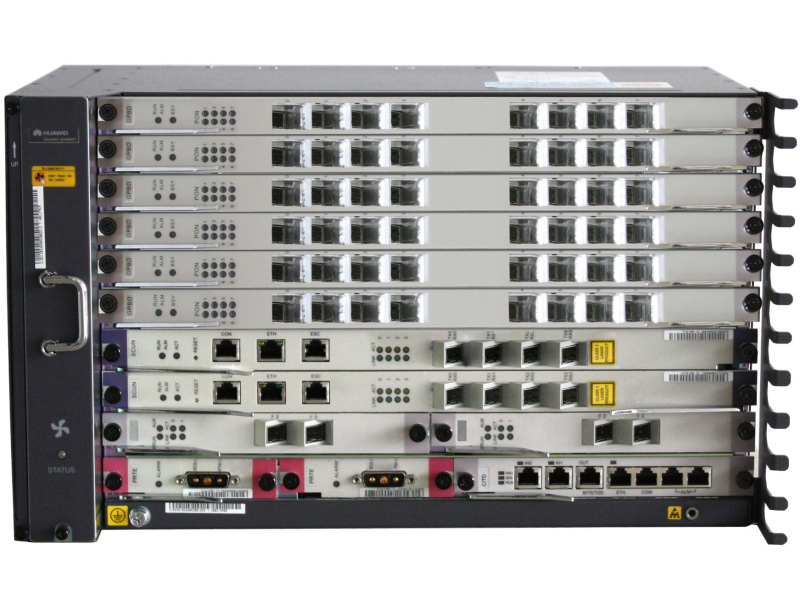

OLT Huawei MA5603T
OLT Huawei MA5603T

Снято с продажи

Есть новые модели в разделе "Похожие товары"
Описание Характеристики Дополнительные материалы

Многофункциональный OLT/MSAN для предоставления услуг xPON/xDSL/VoIP

Основные Все
Интерфейсы
1
MA5603T:
  • 6 слотов для сервисных плат;
  • 2 слота для управляющих плат;
  • 2 слота для плат сетевых интерфейсов (англ.uplink);
  • 2 слота для плат электропитания DC
2
Физические параметры
3
Размеры (ВхШхГ) (мм)

263,90 (6U) x 535 x 283,20

4
Максимальный вес (кг)

20

5
Рабочие условия
6
Влажность (%)

от 5 до 85 (без конденсата)

7
Температура (°C)

от -5 до +45

8
Максимальная потребляемая мощность (Вт)

670

9
Производительность
10
Пропускная способность (англ. Switching Bandwidth) (Тбит/с)

1,5

11
Максимум PON портов
12
Максимум GPON портов

96

13
Максимум XG-PON портов

48

14
Функции 2 уровня
15
VLAN

IEEE 802.1Q: 4094.  GVRP; QinQ; VLAN Translation

16
Таблица MAC-адресов (записей)
SCUN/SCUF: 32 000
SCUH/SCUV: 131 072
17
ARP-таблица (записей)
SCUH/SCUV: 16384
SCUN: 8192
18
Протоколы коммутации

STP/RSTP/MSTP;  ERPS (G.8032)

19
Мультивещание
20
IGMP snooping: v2/v3
IGMP групп: 4096
Multicast VLAN (MVR): Поддерживается
Multicast Routing: PIM-SSM
21
Функции 3 уровня
22
Таблица маршрутизации (маршрутов)
IPv4:
SCUN: 5120
SCUH/SCUV: 12288

IPv6:
SCUN: 5120
SCUH/SCUVL: 6144
23
Протоколы маршрутизации

Static Routing; RIPv1/2; OSPFv2; IS-IS; VRRP; BGP

24
MPLS / VPN
25
Подержка MPLS управляющими платами совместно с сервисной платой H801SPUB: SCUN; SCUH
Поддерживаемые возможности:
MPLS: MPLS-LDP; MPLS RSVP-TE; MPLS OAM; MPLS-TE
L3 VPN: VRF на основе L3 интерфейса
L2 VPN: VPLS; PWE3
26
Безопасность
27
Local AAA: Поддерживается

RADIUS, TACACS+:

 Поддерживается
DHCP Server Не поддерживается
DHCP Relay option82: Поддерживается
DHCP Snooping: Поддерживается
Loop detection: Поддерживается
IP Source Guard: Поддерживается
Bandwidth Limit: Поддерживается
Broadcast, multicast, unknown unicast suppression: Поддерживается
28
Управление
29

Telnet; SSH; LLDP; SNMP v1/v2/v3; Syslog; NTP

30
Совместимые платы управления
31
Наименование Описание
SCUN: Управляющая плата для MA5600T/MA5603T (4 порта 1GbE (SFP))
SCUH: Управляющая плата для MA5600T/MA5603T (4 порта 1G/10GbE (SFP+))
SCUV: Управляющая плата для MA5600T/MA5603T (4 порта 1G/10GbE (SFP+))
32
Совместимые платы электропитания
33
Наименование Описание
PRTE: Плата электропитания для МА5600Т/МА5603Т (1 ввод -48 В DC)
34
Сетевые платы (англ. Uplink)
Наименование Описание
GICD Сетевая плата для МА5600Т/МА5603Т (4 порта 1GbE (SFP))
GICE Сетевая плата для МА5600Т/МА5603Т (4 порта 1GbE (RJ45))
GICF Сетевая плата для МА5600Т/МА5603Т (2 порта 1GbE (SFP))
GICG Сетевая плата для МА5600Т/МА5603Т (2 порта 1GbE (RJ45))
GICK Сетевая плата для МА5600Т/МА5603Т (2 порта 1GbE (SFP) с поддержкой 1588v2)
GSCA Сетевая плата для МА5600Т/МА5603Т (4 порта 1GbE (SFP) с поддержкой SyncE)
X2CS Сетевая плата для МА5600Т/МА5603Т (2 порта 10GbE (SFP+))
P2CA Сетевая плата для МА5603Т (2 порта PON)
35
Совместимые сервисные платы
36
Платы общего назначения
Наименование Описание
BIUA Плата синхронизации для MA5600T/MA5603T (2 порта BITS с поддержкой 2 Мбит/с / 2 МГц)
CITD Плата синхронизации для MA5600T/MA5603T (2 порта BITS с поддержкой 2 Мбит/с / 2 МГц)
37
Платы GPON
Наименование Описание
GPBD Плата GPON (8 портов GPON. Поддержка деления: 1:64 (модули B+) или 1:128 (модули C+/C++))
GPFD Плата GPON (16 портов GPON. Поддержка деления: 1:64 (модули B+) или 1:128 (модули C+/C++))
GPBH Плата GPON (8 портов GPON. Поддержка деления: 1:64 (модули B+) или 1:128 (модули C+/C++))
GPMD Плата GPON (8 портов GPON. Поддержка деления: 1:64 (модули B+) или 1:128 (модули C+/C++))
38
Платы XG-PON
Наименование Описание
XGBC Плата XG-PON (4 порта XG-PON)
XGBD Плата XG-PON (8 портов XG-PON)
39
Платы SPU
Наименование Описание
SPUA Плата сетевых интерфейсов для сценария Open Access (8 портов 1GbE (SFP), 2 порта 10GbE (SFP+))
SPUB MPLS-плата
SPUC Плата сетевых интерфейсов для сценария Open Access (20 портов 1GbE (SFP/CFSP), 4 порта 10GbE (SFP+))
SPUF Плата сетевых интерфейсов для сценария Open Access. Поддерживает режимы передачи как L2 так и L3. (8 портов 1/10GbE (SFP/SFP+)).
40
Платы Ethernet-сервиса
Наименование Описание
ETHB Плата для предоставления услуг Ethernet (8 портов 1GbE (SFP))



41
Платы TDM-сервиса
Наименование Описание
CSPA Плата с поддержкой CESoP-сервиса. (Structure-agnostic TDM over packet (SAToP)). (64 канала E1)
TOPB Плата с поддержкой сервиса TDM Traffic over PSN. Поддержка функций: Native TDM, CESoP, STM-1 (2 порта STM-1)
TOPA

Плата с поддержкой сервиса TDM Traffic over PSN.

Поддержка функций:

  • Native TDM (с дочерними картами NH1A/O2CE);
  • CESoP (с дочерними картами EH1A/CSSA);
  • TDM (используя 16 каналов E1 (с дочерними картами NH1A/EH1A);
  • TDM (используя 2 канала STM-1 (с дочерними картами O2CE/CSSA);
42
Платы P2P-сервиса
Наименование Описание
OPFA Плата P2P-сервиса. (16 портов 100MbE (SFP))
OPGD Плата P2P-сервиса. (24 порта 100/1000MbE (SFP) или 48 портов 100/1000MbE (CFSP))
OPGE Плата P2P-сервиса. (24 порта 100/1000MbE (SFP) или 48 портов 100/1000MbE (CFSP). Поддержка 1588v2)
43
Платы ATM-сервиса
Наименование Описание
AIUG Плата ATM-сервиса. (4 порта STM-1)



44
Платы голосовых сервисов
Наименование Описание
ASPB Плата голосовых сервисов (64 порта VoIP POTS)
DSRE Плата голосовых сервисов (32 канала ISDN)
EDTB Плата голосовых сервисов (16 портов SHDSL и 16 портов E1)
45
Комбо-платы
Наименование Описание
CAME Плата сервиса ADSL over POTS (48 портов ADSL2+ и POTS со встроенным сплиттером)
CVME Плата сервиса VDSL over POTS (48 портов VDSL2 и POTS со встроенным сплиттером)
CCPE Плата сервиса VDSL over POTS (64 порта VDSL2 и POTS со встроенным сплиттером)
46
Платы SHDSL-сервиса
Наименование Описание
SHLM Плата SHDSL-сервиса с поддержкой функции SHDSL.bis. (16 портов SHDSL)
SHGM Плата SHDSL-сервиса с поддержкой функции SHDSL.bis. (32 порта SHDSL)
47
Плата расширения SHDSL
Наименование Описание
SHET Плата для расширения портов SHDSL. (64 канала). Совместимость со следующими сервисными платами: SHLM, SHGM
48
Платы ADSL2+ сервиса
Наименование Описание
ADPD Плата сервиса ADSL over POTS (64 порта ADSL2+)
ADPM Плата сервиса ADSL over POTS (64 порта  ADSL2+. Поддержка функции MELT)
ADQD Плата сервиса ADSL over ISDN (64 порта ADSL2+)
ADKM Плата сервиса ADSL over ISDN (64 порта ADSL2+. Поддержка функции ADSL Bonding)
ADPE Плата сервиса ADSL over POTS (64 порта ADSL2+. Встроенный сплиттер 600 Ом)
49
Плата VDSL2-сервиса
Наименование Описание
VDRD Плата сервиса VDSL2 over POTS (24 порта VDSL2)
VDMF Плата сервиса VDSL2 over POTS (48 портов VDSL2. Поддержка функции VDSL2 PTM Bonding)
VDNF Плата сервиса VDSL2 over ISDN (48 портов VDSL2)
VDJM Плата сервиса VDSL2 over ISDN (48 портов VDSL2. Поддержка функции G.INP)
VDPD Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции VDSL2 PTM Bonding)
VDPE Плата сервиса VDSL2 over POTS (64 порта VDSL2)
VDPM Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции MELT)
VDQM Плата сервиса VDSL2 over ISDN (64 порта VDSL2)
VCMM Плата сервиса VDSL2 over POTS (48 портов VDSL2. Поддержка функции MELT. Поддержка функции VDSL2 PTM Bonding)
VCPE Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции VDSL2 PTM Bonding. Встроенный сплиттер)
VCPD Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции VDSL2 PTM Bonding)
VCPM Плата сервиса VDSL2 over POTS (64 порта VDSL2. Поддержка функции MELT. Поддержка функции VDSL2 PTM Bonding)
50
Платы VDSL Vectoring сервиса
Наименование Описание
VPEA Плата c поддержкой функции VDSL Vectoring. Совместимость со следующими платами VDSL2: VCMM, CCPE, VCPD, VCPE, VCPM
VPGA

Плата c поддержкой функции VDSL Vectoring. Совместимость со следующими платами VDSL2: VCMM, CCPE. VCPD, VCPE, VCPM



51
Платы ADSL-сплиттеров
Наименование Описание
SPPLA Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option A). Совместимость со следующими сервисными платами: ADPD
SPPLB Сплиттерная плата. Полное сопротивление порта (BT complex impedance). Совместимость со следующими сервисными платами: ADPD
SPPLC Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option B). Совместимость со следующими сервисными платами: ADPD
SPPH Сплиттерная плата. 2B1Q или 4B3T. Совместимость со следующими сервисными платами: ADQD
SPPF1 Сплиттерная плата. 600 Ом. Совместимость со следующими сервисными платами: ADPD
52
Платы VDSL-сплиттеров
Наименование Описание
VSNF Сплиттерная плата. 600 Ом. Совместимость со следующими сервисными платами: VDMF, VDRD
VSNLA Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option A). Совместимость со следующими сервисными платами: VDMF, VDRD
VSPHA Сплиттерная плата. 2B1Q или 4B3T. Совместимость со следующими сервисными платами: VDNF, VDJM
VSPLA Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option A). Совместимость со следующими сервисными платами: VDPM, VDQM, VDPD
VSPLC Сплиттерная плата. Полное сопротивление порта (ETSI TS 101 952 01 01 option B). Совместимость со следующими сервисными платами: VDPM, VDQM, VDPD
53

Техническое описание MA5603T (en)
