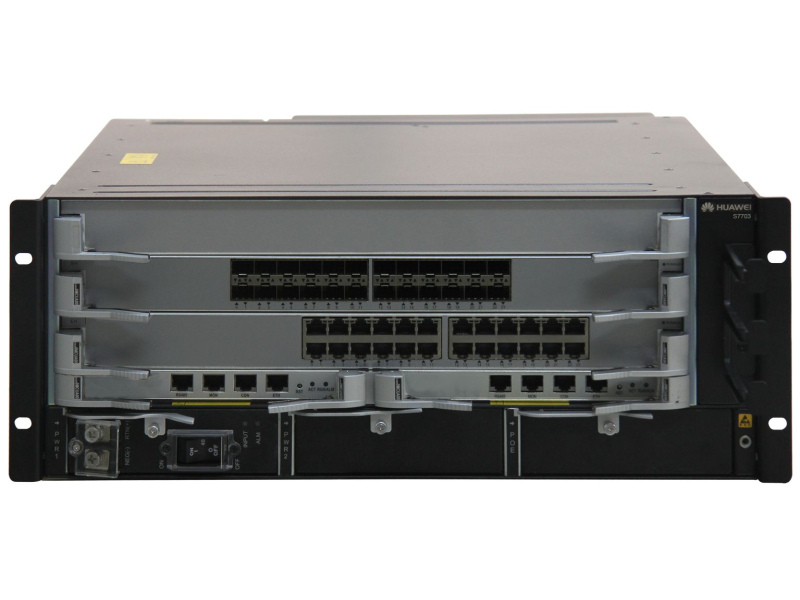

Коммутаторы Huawei серии S7700

Коммутаторы Huawei серии S7700 Доступно на заказ:

S7703;

S7706;

S7712

Запросить цену

Описание Характеристики Дополнительные материалы

Производительные коммутаторы Huawei серии S7700 с поддержкой PoE и интеллектуальной маршрутизацией, для центров обработки данных и корпоративных сетей.

Коммутаторы S7700 предоставляют современные технологии интеллектуальной многоуровневой коммутации для оптимизации услуг, поддерживают MPLS/VPN и комплексные политики качества обслуживания QoS.

Основные Все

Интерфейсы

S7703:	2 слота для управляющих карт (MCU); 3 слота для сервисных карт (LPU)
S7706:	2 слота для управляющих карт (SRU); 6 слотов для сервисных карт (LPU)
S7712:	2 слота для управляющих карт (SRU); 12 слотов для сервисных карт (LPU)

Физические параметры

Размеры (ВхШхГ) (мм)

S7703:	175 (4U) x 442 x 489
S7706:	442 (10U) x 442 x 489
S7712:	664 (15U) x 442 x 489

Максимальный вес (кг)

S7703:	10
S7706:	15
S7712:	37

Рабочие условия

Влажность (%)

от 5 до 95

Температура (°C)

от 0 до 45

Максимальная потребляемая мощность (Вт)

S7703:	1000
S7706:	2200
S7712:	4200

Уровень шума (дБ)

Производительность

Пропускная способность (англ. Switching Bandwidth) (Тбит/с)

S7703:	1,92
S7706:	3,84
S7712:	3,84

Скорость коммутации (англ. Forwarding rate) (Мп/с)

S7703:	1440
S7706:	2880
S7712:	2880

Таблица MAC-адресов (записей)

Серия карт	Спецификация
SA, SC, EA, EE, FA, FC:	32 000
ED:	512 000 (в режиме enhanced-mac)
EC, BC, X2S:	128 000 (в режиме enhanced-mac)
EE:	688 000 (в режиме enhanced-mac)
X1E, X2H:	1M (в режиме enhanced-mac)
X2E:	384 000 (в режиме enhanced-mac)
EH1D2X48SEC0:	288 000 (в режиме enhanced-mac)

ARP-таблица (записей)

Серия карт	Спецификация
EE:	128 000 (в режиме 128k-arp)
SA, SC, EA, EE, FA, FC:	32 000
EC, BC, ED:	16 376
X2S:	64 000 (в режиме enhanced-arp)
X1E:	256 000
X2E, X2H:	256 000 (в режиме enhanced-arp)
EH1D2X48SEC0:	128 000 (в режиме enhanced-arp)

Функции 2 уровня

VLAN

IEEE 802.1Q: 4094. GVRP; QinQ; VLAN Translation

Протоколы коммутации

STP/RSTP/MSTP; VBST; RRPP; ERPS (G.8032); Switch Cluster System (CSS)

Мультивещание

IGMP snooping:	v1/v2/v3
IGMP групп:	4096
Multicast VLAN (MVR):	Поддерживается
Multicast Routing:	PIM-DM; PIM-SM; PIM-SSM; MSDP

Функции 3 уровня

Таблица маршрутизации (маршрутов)

Серия карт	Спецификация

FIB IPv4:
SA, SC, EA, EE, FA, FC:	16 000
EC, BC:	128 000 (в режиме enhanced-ipv4)
ED, EE:	512 000 (в режиме enhanced-ipv4)
X2S:	128 000 (в режиме enhanced-ipv4) (с лицензией FIB)
X1E, X2H:	1M (в режиме enhanced-ipv4) (с лицензией FIB)
X2E:	256 000 (в режиме enhanced-ipv4) (с лицензией FIB)
EH1D2X48SEC0:	128 000 (в режиме enhanced-ipv4)

FIB IPv6:
SA, SC, EA, EE, FA, FC:	8000
EC, BC:	64 000 (в режиме enhanced-ipv6)
ED, EE:	256 000 (в режиме enhanced-ipv6)
X2S:	32 000 (в режиме enhanced-ipv6)
X1E:	464 000 (в режиме enhanced-ipv6) (с лицензией FIB)
X2H:	512 000 (в режиме enhanced-ipv6) (с лицензией FIB)
X2E:	128 000 (в режиме enhanced-ipv6) (с лицензией FIB)
EH1D2X48SEC0:	80 000 (в режиме enhanced-ipv4)

Протоколы маршрутизации

Static Routes, RIPv1/2, OSPFv2, IS-IS, BGP, MBGP; VRRP

MPLS / VPN

Поддерживается (с лицензией MPLS). MPLS LDP; L2VPN; MPLS-TE; L3VPN; VPLS; GRE

Безопасность

Local AAA:	Поддерживается
RADIUS, TACACS+:	Поддерживается
PPPoE Server:	Поддерживается (с лицензией и картами X-типа)
DHCP Server:	Поддерживается
DHCP Relay option82:	Поддерживается
DHCP Snooping:	Поддерживается
Loop detection:	Поддерживается
IP Source Guard:	Поддерживается
Bandwidth Limit:	Поддерживается
Broadcast, multicast, unknown unicast suppression:	Поддерживается

Управление

Telnet; SSH; Web; LLDP; sFlow; SNMP v1/v2/v3; RMON; Syslog; NTP

Блок питания

Переменного тока (англ. AC)

Тип:	Съемный
Количество:
S7703:	3
S7706:	8
S7712:	8
Номинальные параметры:	от 100 до 240 В; 47-63 Гц

Постоянного тока (англ. DC)

Тип:	Съемный
Количество:
S7703:	3
S7706:	8
S7712:	8
Номинальные параметры:	от -48 до -60 В

PoE (Power over Ethernet)

Бюджет PoE
S7703:	2200 Вт
S7706:	8800 Вт
S7712:	8800 Вт

Совместимые карты управления

Наименование	Описание
ES0D00SRUA00:	Карта управления SRUA для S7706 и S7712. 1 слот расширения для дочерней карты; 1 консольный порт (RJ45); 1 порт out-of-band management 10/100MbE (RJ45)
ES1D2SRUAC00:	Карта управления SRUA для S7706 и S7712. 1 слот расширения для дочерней карты; 2 порта GE (SFP) (зарезервировано) 1 порт USB; 1 консольный порт (RJ45); 1 порт out-of-band management 10/100MbE (RJ45)
ES1D2SRUH000:	Карта управления SRUH для S7706 и S7712. 1 слот расширения для дочерней карты; 2 порта GE (SFP) (зарезервировано) 1 порт USB; 1 консольный порт (RJ45); 1 порт out-of-band management 10/100MbE (RJ45)
ES0D00SRUB00:	Карта управления SRUB для S7706 и S7712. 1 слот расширения для дочерней карты; 2 порта BITS; 1 консольный порт (RJ45); 1 порт out-of-band management 10/100MbE (RJ45)
ES1D2SRUE000:	Карта управления SRUE для S7706 и S7712. 1 слот расширения для дочерней карты; 2 порта GE (SFP) (зарезервировано) 1 порт USB; 1 консольный порт (RJ45); 1 порт out-of-band management 10/100MbE (RJ45)
ES0D00MCUA00:	Карта управления MCUA для S7703. 1 порт RS485 (зарезервировано); 1 порт MON (зарезервировано); 1 консольный порт (RJ45); 1 порт out-of-band management 10/100MbE (RJ45)
ES1D2MCUAC00:	Карта управления MCUA для S7703. 2 порта BITS; 1 порт RS485 (зарезервировано); 1 порт MON (зарезервировано); 1 консольный порт (RJ45); 1 порт out-of-band management 10/100MbE (RJ45)

Дочерние карты для карт управления
ES0D00FSUA00:	Дочерняя карта. Может быть установлена в платы управления ES0D00SRUA00, ES0D00SRUB00, ES1D2SRUE000, ES1D2SRUH000. Предоставляет функции OAM и BFD
LE0D00CKMA00:	Дочерняя карта. Может быть установлена в платы управления ES1D2SRUAC00, ES0D00SRUB00, ES1D2MCUAC00. Предоставляет функции Sync Ethernet Clock и IEEE1588
ES02VSTSA:	Дочерняя карта. Может быть установлена в платы управления ES0D00SRUA00, ES1D2SRUAC00, ES0D00SRUB00. Предоставляет четыре порта 16GE SR4 для функции CSS
ES1D2VS04000:	Дочерняя карта. Может быть установлена в платы управления ES1D2SRUH000 and ES1D2SRUE000. Предоставляет четыре порта 10G (SFP+) для функции CSS

Совместимые карты мониторинга (CMU)

Наименование

Описание

EH1D200CMU00:

Карта CMU для S7706 и S7712.

Управляет БП и вентиляторами системы

Совместимые карты управления точками доступа (англ. AP)

Наименование

Описание

ACU2:

Карта управления точками доступа (англ. AP) для S7703, S7706. S7712.

Включена лицензия для контроля 128 точек доступа

Совместимые карты Value Added Services

Наименование	Описание
LE0D0VAMPA00:	Карта Value Added Services для S7703, S7706, S7712. Поддерживаемый функционал: балансировка трафика, NAT, IPSec, NetStream

Совместимые карты Open Service Platform Unit

Наименование	Описание
EH1D2PS00P00:	Карта Open Service Platform Unit для S7703, S7706, S7712. ОС: VMware. Поддерживает Intrusion Prevention System (IPS)

Совместимые карты Next-Generation Firewall (NGFW)

Наименование	Описание
ET1D2FW00S00:	Поддерживаемый функционал: Firewall, NAT, VPN. Производительность карты: 10G
ET1D2FW00S01:	Поддерживаемый функционал: Firewall, NAT, VPN. Производительность карты: 20G
ET1D2FW00S02:	Поддерживаемый функционал: Firewall, NAT, VPN. Производительность карты: 40G

Совместимые карты IPS (Intrusion Prevention System)

Наименование	Описание
ET1D2IPS0S00:	Поддерживаемый функционал: IPS

Совместимые сервисные карты

Карты 1GbE

Наименование	Описание
ES0D0G24SA00:	Карта 1GbE для S7703, S7706, S7712 24 порта 100/1000MbE (SFP)
ES0D0G24SC00:	Карта 1GbE для S7703, S7706, S7712 24 порта 100/1000MbE (SFP)
ES1D2G24SED0:	Карта 1GbE для S7703, S7706, S7712 24 порта 100/1000MbE (SFP)
ES0DG24TFA00:	Карта 1GbE для S7703, S7706, S7712 24 порта 1GbE (RJ45)
ES0D0G48VA00:	Карта 1GbE для S7703, S7706, S7712 48 портов 1GbE (RJ45) PoE
ES0D0G48TA00:	Карта 1GbE для S7703, S7706, S7712 48 портов 1GbE (RJ45)
ES0D0G48TC00:	Карта 1GbE для S7703, S7706, S7712 48 портов 1GbE (RJ45)
ES1D2G48TED0:	Карта 1GbE для S7703, S7706, S7712 48 портов 1GbE (RJ45)
ES0DG48TFA00:	Карта 1GbE для S7703, S7706, S7712 48 портов 1GbE (RJ45)
ES1D2G48TX1E:	Карта 1GbE для S7703, S7706, S7712 48 портов 1GbE (RJ45)
ES1D2G48TBC0:	Карта 1GbE для S7703, S7706, S7712 48 портов 1GbE (RJ45)
ES0D0G48SA00:	Карта 1GbE для S7703, S7706, S7712 48 портов 100/1000MbE (SFP)
ES0D0G48SC00:	Карта 1GbE для S7703, S7706, S7712 48 портов 100/1000MbE (SFP)
ES1D2G48SED0:	Карта 1GbE для S7703, S7706, S7712 48 портов 100/1000MbE (SFP)
ES1D2G48SFA0:	Карта 1GbE для S7703, S7706, S7712 48 портов 100/1000MbE (RJ45)
ES1D2G48SBC0:	Карта 1GbE для S7703, S7706, S7712 48 портов 100/1000MbE (SFP)
ES1D2G48SX1E:	Карта 1GbE для S7703, S7706, S7712 48 портов 100/1000MbE (SFP)

Карты 1GbE комбо

Наименование	Описание
ES0D0G24CA00:	Карта 1GbE комбо для S7703, S7706, S7712 16 портов 100/1000MbE (SFP); 8 комбо-портов 1GbE (RJ45/SFP)
ES0DG48CEAT0:	Карта 1GbE комбо для S7703, S7706, S7712 36 портов 1GbE (RJ45); 12 портов 100/1000MbE (SFP)

Карты 10GbE

Наименование	Описание
ES0D0X2UXA00:	Карта 10GbE для S7703, S7706, S7712 2 порта 10GbE (XFP)
ES0D0X2UXC00:	Карта 10GbE для S7703, S7706, S7712 2 порта 10GbE (XFP)
ES1D2X02XEC1:	Карта 10GbE для S7703, S7706, S7712 2 порта10GbE (XFP)
ES0D0X4UXA00:	Карта 10GbE для S7703, S7706, S7712 4 порта 10GbE (XFP)
ES0D0X4UXC00:	Карта 10GbE для S7703, S7706, S7712 4 порта 10GbE (XFP)
ES1D2X04XEC1:	Карта 10GbE для S7703, S7706, S7712 4 порта 10GbE (XFP)
ES1D2X04XED0:	Карта 10GbE для S7703, S7706, S7712 4 порта 10GbE (XFP)
ES1D2X08SED4:	Карта 10GbE для S7703, S7706, S7712 8 портов 10GbE (SFP+)
ES1D2X08SED:	Карта 10GbE для S7703, S7706, S7712 8 портов 10GbE (SFP+)
ES0D0X12SA00:	Карта 10GbE для S7703, S7706, S7712 12 портов10GbE (SFP+)
ES1D2X16SFC0:	Карта 10GbE для S7703, S7706, S7712 16 портов 10GbE (SFP+)
ES1D2X16SSC2:	Карта 10GbE для S7703, S7706, S7712 16 портов 10GbE (SFP+)
ES1D2X32SSC0:	Карта 10GbE для S7703, S7706, S7712 32 порта 10GbE (SFP+)
ES1D2X32SX2E:	Карта 10GbE для S7703, S7706, S7712 32 порта 10GbE (SFP+)
ES1D2X32SX2S:	Карта 10GbE для S7703, S7706, S7712 32 порта 10GbE (SFP+)
ES1D2X40SFC0:	Карта 10GbE для S7703, S7706, S7712 40 портов 10GbE (SFP+)
ES1D2X48SX2S:	Карта 10GbE для S7703, S7706, S7712 48 портов 10GbE (SFP+)

Карты 10GbE комбо

Наименование	Описание
ES0D0T24XA00:	Карта 10GbE комбо для S7703, S7706, S7712 2 порта 10GbE (XFP); 24 порта 10/100/1000MbE (RJ45)
ES0D0S24XA00:	Карта 10GbE комбо для S7703, S7706, S7712 2 порта 10GbE (XFP); 24 порта 100/1000MbE (SFP)
ES1D2S24XEC0:	Карта 10GbE комбо для S7703, S7706, S7712 2 порта 10GbE (XFP); 24 порта 100/1000MbE (SFP)
ES1D2S04SX1E:	Карта 10GbE комбо для S7703, S7706, S7712 4 порта 10GbE (SFP+); 24 порта 100/1000MbE (SFP); 8 комбо-портов 1GbE (RJ45/SFP)
ES1D2S08SX1E:	Карта 10GbE комбо для S7703, S7706, S7712 8 портов 10GbE (SFP+); 8 портов 100/1000MbE (SFP); 8 портов 1GbE (RJ45)
ES1D2S24SX2E:	Карта 10GbE комбо для S7703, S7706, S7712 24 порта 10GbE (SFP+); 8 портов 1GbE (SFP)
ES1D2S24SX2S:	Карта 10GbE комбо для S7703, S7706, S7712 24 порта 10GbE (SFP+); 8 портов 1GbE (SFP)
ES1D2S16SX2E:	Карта 10GbE комбо для S7703, S7706, S7712 16 портов 10GbE (SFP+); 16 портов 1GbE (SFP)
ES1D2S16SX2S:	Карта 10GbE комбо для S7703, S7706, S7712 16 портов 10GbE (SFP+); 16 портов 1GbE (SFP)

Карты 40GbE

Наименование	Описание
ES1D2L02QFC0:	Карта 40GbE для S7703, S7706, S7712 2 порта 40GbE (QSFP+)
ES1D2L08QX2E:	Карта 40GbE для S7703, S7706, S7712 8 портов 40GbE (QSFP+)

Карты 40/100GbE

Наименование	Описание
ES1D2H02QX2S:	Карта 40/100GbE для S7703, S7706, S7712 2 порта 100GbE (QSFP28) 2 порта 40GbE (QSFP+)
ES1D2H02QX2E:	Карта 40/100GbE для S7703, S7706, S7712 2 порта 100GbE (QSFP28) 2 порта 40GbE (QSFP+)

Карты 100GbE

Наименование	Описание
ES1D2C02FEE0:	Кара 100GbE для S7703, S7706, S7712 2 порта 100GbE (CFP)
ES1D2C04HX2E:	Карта 100GbE для S7703, S7706, S7712 4 порта100GbE (QSFP28)
ES1D2C04HX2S:	Карта 100GbE для S7703, S7706, S7712 4 порта 100GbE (QSFP28)
